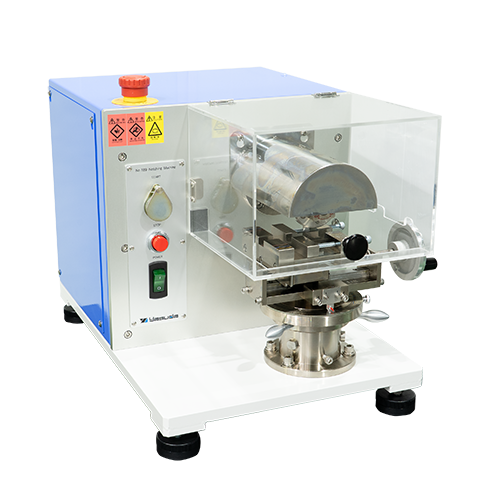

ノッチ加工機No.189-PN

No.189-PN/
No.189-PNA/PNCA
ノッチ加工機

お問い合わせ 受託試験のお問い合わせ レンタルのお問い合わせ


ノッチ加工機のシリーズ概要

ノッチ加工機とは、JIS K7144、ISO 2818などの規格に基づき、シャルピー衝撃試験やアイゾット衝撃試験の試験片にノッチ加工をする加工機です。使用用途に合わせ、自動機（No.189-PNA/PNCA）と手動機（189-PN）をお選びいただけます。
189-PNCAについては、JIS K7139に規定するタイプAの多目的試験片から両端を切り落とすことで短冊試験片（タイプB2試験片）を作製することができるサイドカット機能を標準搭載しています。

ノッチ加工機イラスト
試験片の成形
ノッチ加工について

参考規格

JIS K7144、ISO 2818

操作・動作動画

No.189-PN ノッチ加工機

No.189-PNA/PNCA ノッチ加工機（自動）

特長

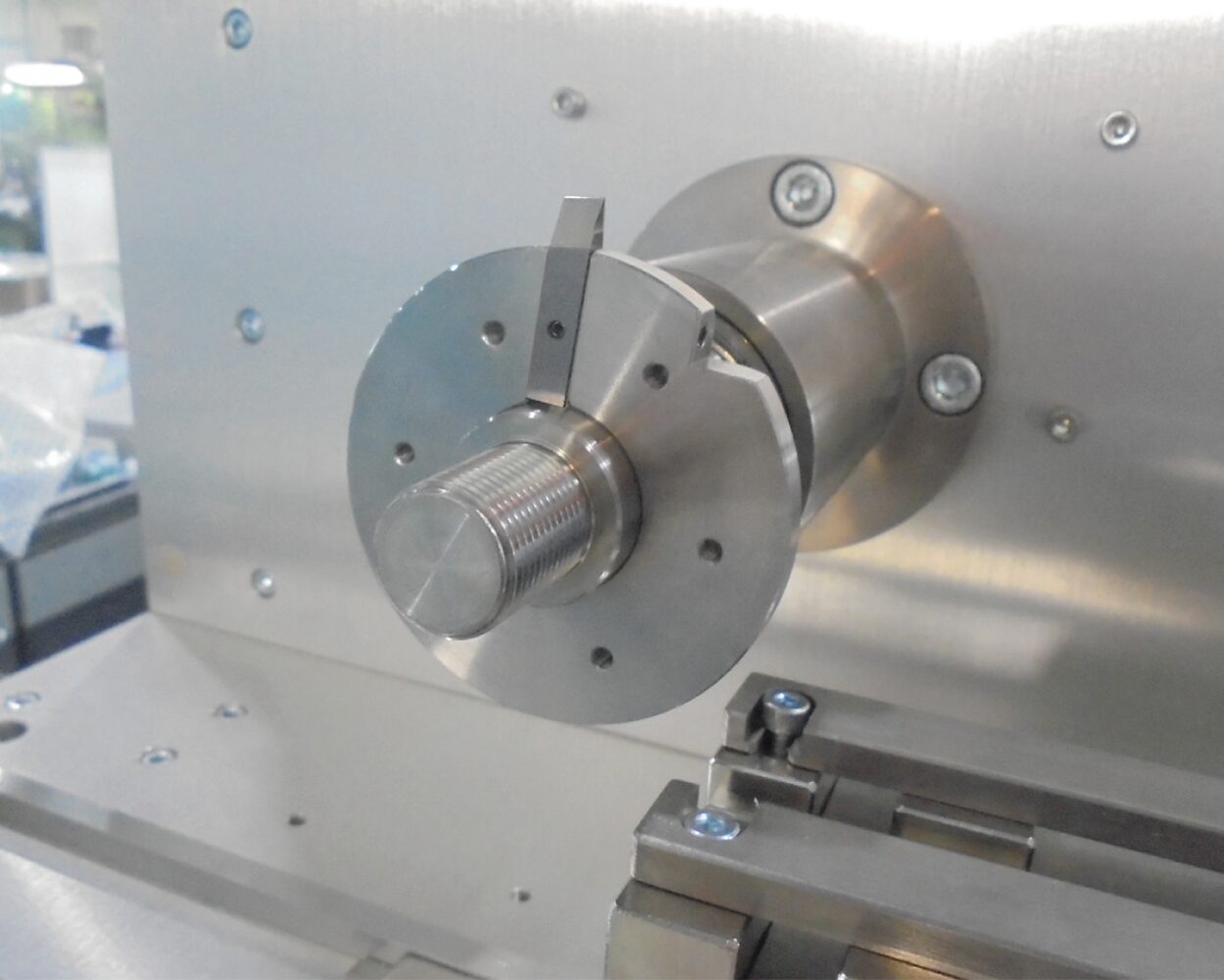

ノッチ加工機 単刃チップ

単刃チップ交換式のノッチカッター

ノッチ刃のみ取り外せるため、低コストで新しいノッチ刃に交換できます。また、ノッチ刃を取り外せることで、刃の先端が画像測定機で測定可能なサイズになるため、JIS規格やASTM規格の条件を満たすノッチの形状を確認することができます。

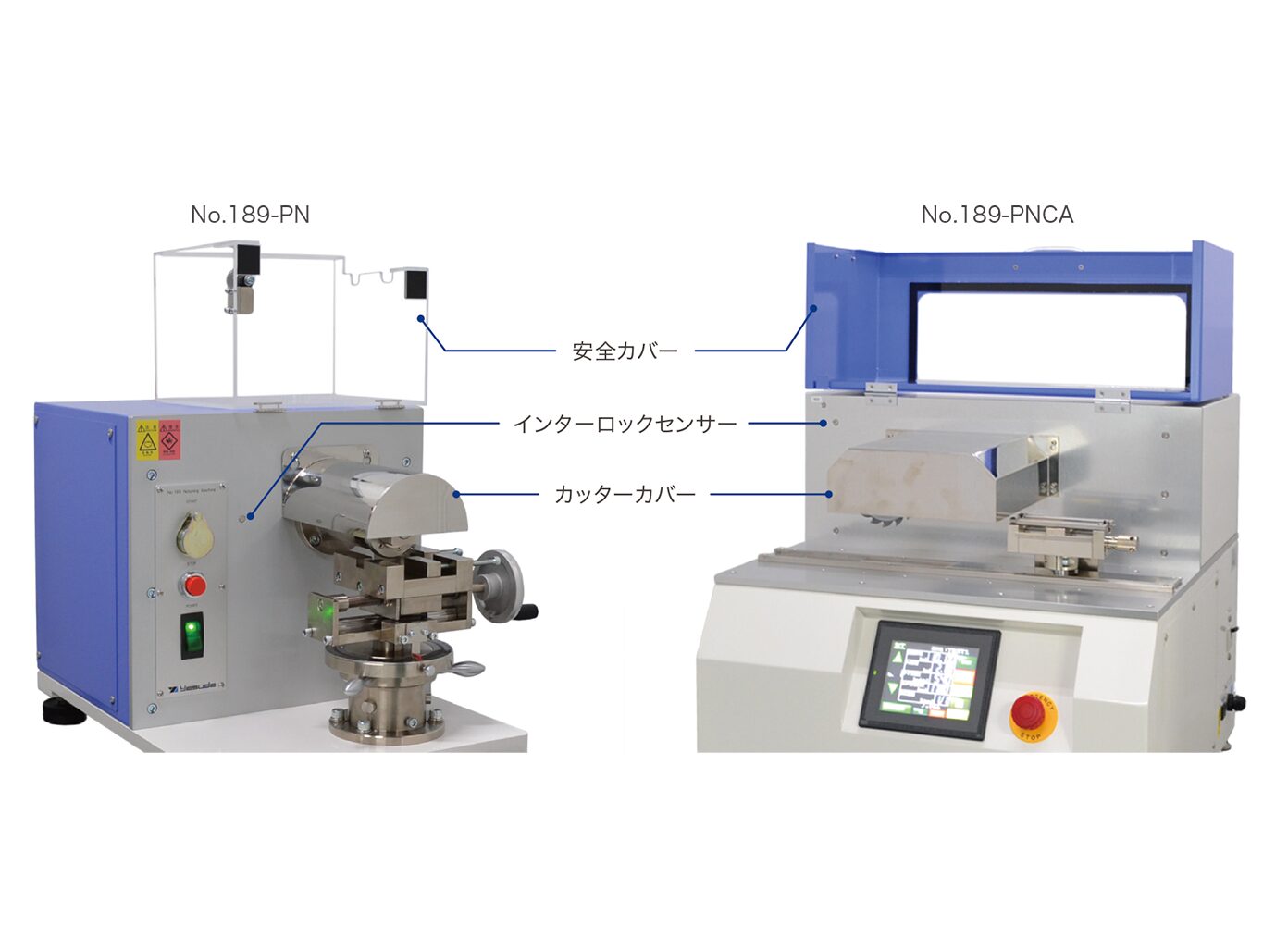

インターロック付安全カバーとカッターカバーで作業者の安全を確保

安全カバーにはインターロックを使用しています。また、ノッチカッターを覆うように金属製のカッターカバーを装備していることで、作業者の安全確保を万全にしています。

ノッチ加工機安全カバー

信頼性の高い試験片加工を実現した189-PNCA

ノッチ入りの短冊形試験片や、HDT（荷重たわみ試験）などに使用される短冊形試験片（JIS K7139 タイプB2試験片）などの加工が全自動で可能です。ノッチカッターとサイドカッターを別個の回転軸に設置することで、各回転刃にそれぞれ適切な刃の回転数を設定することができ、試料に最適な加工条件を設定することが可能です。視認性の高いカラータッチパネル上で加工条件の登録・呼出・実行ができます。

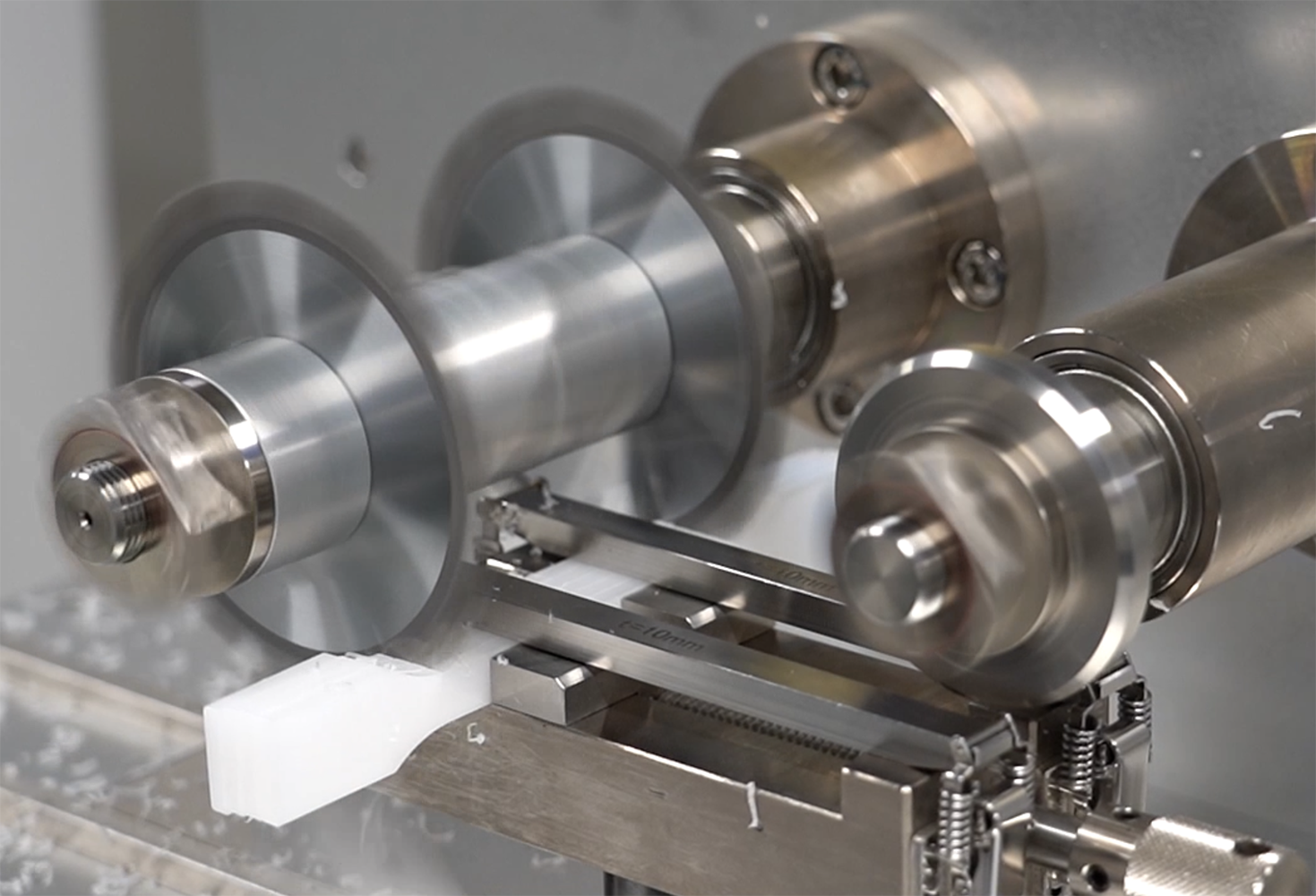

サイドカット機能を標準搭載した189-PNCA

No.189-PNCAでは「ノッチ加工と同時にサイドカット」、「ノッチ加工のみ」を選択できます。なお、サイドカッターにより、JIS K7111-1、K7110、ASTM D6110-10、D256-10の規格に対応した試験片長さに切断できます。

サイドカット機能
ノッチ加工機 新ソフト

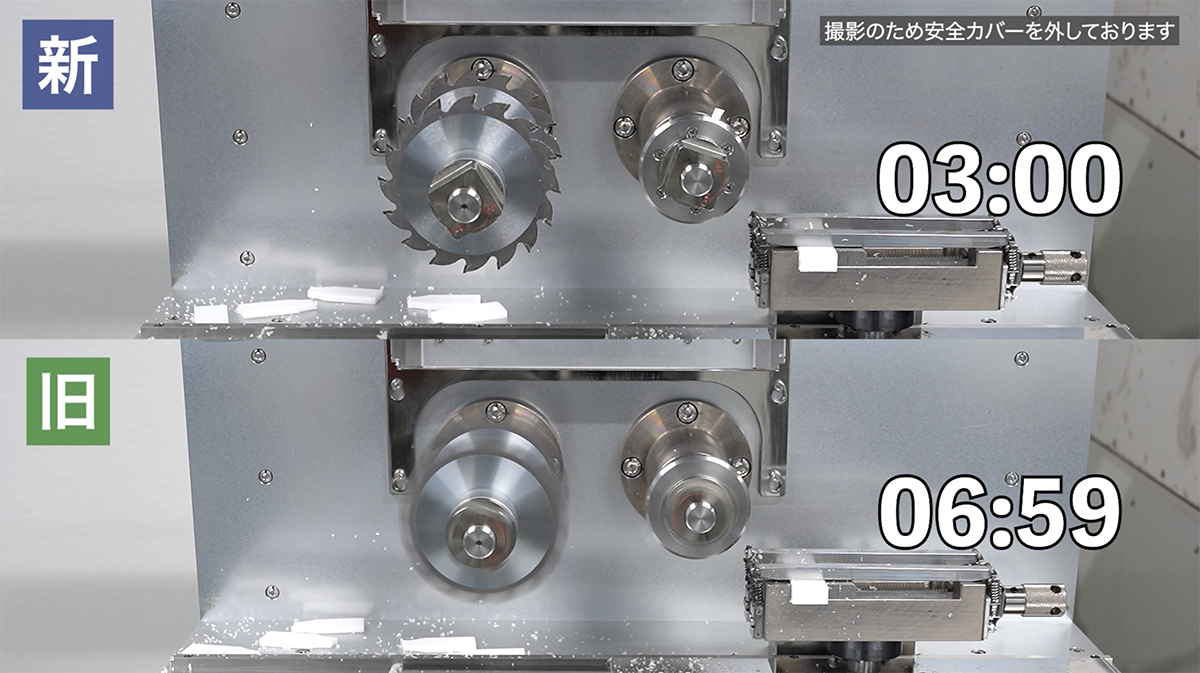

制御ソフト一新！加工速度と操作性が劇的に進化した189-PNCA

No.189-PNCAの制御ソフトを全面刷新。ハードウェアはそのままに、動作制御の最適化でサイクルタイムを旧来比で大幅に短縮しました。操作画面のデザインも一新され、複雑な加工条件も直感的に設定可能です。オプションのCSV出力機能も搭載し、加工履歴管理の効率化を強力にサポートします。

新旧ソフトのサイクルタイム比較動画

ノッチ加工機の機能比較

機種No.189-PN ノッチ加工機No.189-PNA ノッチ加工機（自動）No.189-PNCA ノッチ加工機（自動）
製品画像ノッチ加工機No.189-PN189-PNA/PNCAノッチ加工機
参考規格JIS K7144、ISO 2818
対応サービスーデモ機（兵庫・東京）、受託試験
加工方法手動自動
試料クランプ最大10本同時加工最大20本同時加工
材料の特質汎用樹脂汎用樹脂、CFRP、GFRP
サイドカットなしなしあり
こんな場合におすすめ・加工頻度が少なく、品種も限定的
・基本的にJIS、もしくはASTMの
いずれかしか実施しない
・汎用性樹脂がメイン		・加工頻度が多く、複数品種の加工を必要とする
・JIS規格だけでなくASTM規格のノッチ加工も実施する
・汎用性樹脂だけでなく、フィラー等を含む機能性樹脂の加工を必要とする

仕様

型式No.189-PN ノッチ加工機No.189-PNA ノッチ加工機（自動）No.189-PNCA ノッチ加工機（自動）
試験片台手動バイス式 開き代 Max.40mm手動バイス式、開き代 Max. 80 mm
試験片セット位置決め スライドゲージ式、試験片押え ネジ締め式 / スナップ錠式 兼用
試験片台送り手動ハンドル式 1.75 mm/1回転送り速度 タッチパネル設定式
└設定範囲：50〜540 mm/min（50Hz）、50〜600 mm/min（60Hz）
カッター回転1軸（ノッチ）
回転速度
└ 約 600 rpm		1軸（ノッチ）
回転速度 タッチパネル設定式
└設定範囲：ノッチ 150～1,780 rpm		2軸（ノッチ、サイドカット）連動式
回転速度 タッチパネル設定式
└設定範囲：ノッチ 150～1,780 rpm、
　サイドカット 50～593 rpm
ノッチノッチ深さ 手動式
└設定範囲 0 ～ 4 mm（最小単位 0.01 mm）		ノッチ深さ タッチパネル設定式
└設定範囲 0～4 mm（0.01 mm単位）
ノッチカッター単刃チップ交換式、チップ先端切削外径 75 mm
└カッター：Vノッチカッター（タイプAノッチ用：先端角度 45°、先端半径 0.25 mm）
材質：超硬製、高速度鋼製、PCD製から選択
※タイプB、タイプC、Uノッチも対応可
サイドカットーーカット長さ設定用カラー交換式
カラー：63.5/64/80/127 mm用から選択
サイドカッターーー外径 100 mm、 刃先厚さ 1.6 mm（2枚1組）
表示・操作ータッチパネル式
安全装置インターロック付き安全カバー、非常停止スイッチ漏電遮断器、非常停止スイッチ、インターロック付き安全カバー、カッター部カバー、モーター過負荷保護回路
付属品ノッチカッター、ノッチカッター交換用工具ノッチカッター、ノッチカッター交換用工具ノッチカッター、サイドカッター、サイドカット長さ設定用カラー、ノッチカッター交換用工具
オプション掃除機加工履歴CSV出力機能、電磁ロック付きセーフティドアスイッチ式安全カバー、掃除機
電源AC 100 V、単相、15A、50/60 Hz
寸法、重量
（参考値）		約 W420 × D525 × H415 mm、約60 kg約 W660 × D660 × H590 mm・約95 kg約 W660 × D660 × H590 mm・約100 kg
※仕様は予告なく変更することがあります
