No.214 酸素指数燃焼性試験機, No.252-UL-94 プラスチック燃焼性試験機, No.252-UL-1581 電線燃焼性試験機, No.440-S MVSS燃焼性試験機｜燃焼性試験機一覧

• No.252-UL-94 プラスチック燃焼性試験機
• No.252-UL-94-M プラスチック燃焼性試験機(電動)
• No.252-UL-1581 電線燃焼性試験機

プラスチック燃焼性試験機の概要

• 本機は下記の規格を参考に製造されています。
• プラスチックの耐燃性を評価するための試験機（換気フード付き試験チャンバー、UL94燃焼試験用チャンバー、UL-94試験機）です。
• 水平燃焼試験（HB）または垂直燃焼試験（V）を標準装備で行えます。
• バーナーを使用して試験片に接炎させて時間を計ります。
• 試験片の燃焼状態に応じてバーナーの位置を槽外のハンドルで調節しますので安全です。
• その他の燃焼試験（5V、VTM、HBF、HF）についても、オプションの支持ジグを使用することで、簡単に行えます。

参考規格

UL-94、JIS K6911、ASTM D635、D3801、D4804、D5025、D5207、ISO 1210

仕様

参考規格	UL-94、JIS K6911、ASTM D635、D3801、D4804、D5025、D5207、ISO 1210
ドラフター	槽寸法：約1000×560×900mm（容積 約0.5㎥） 排気ファン付きダクト 接続口外径 ：φ160mm
試験方法	標準対応：HB（自立試料）、V オプション：HB（柔軟試料）、5V、VTM、HBF･HF
バーナー	管の長さ：100±10mm、内径：φ9.5±0.3mm
バーナー支持台	左右スライド：手動ハンドル式 傾斜角度：0°、20°、45°（手動可変）
流量計	標準装備：Max.150ml/min（目盛 2ml/min）、 オプション：Max.1000ml/min（目盛 10ml/min）
マノメーター	Max.2.0kPa（目盛 0.01kPa）
付属品	炎ゲージ、耐熱手袋、ガスライター
バーナー校正装置	オプション
バーナー校正装置の構成内容	タイマー、温度指示計、熱電対（スラグ付）、スラグ位置ゲージ
電源	AC 100 V、単相、3 A、50/60 Hz
熱源	メタンガス（最低純度 98 ％）※ご準備ください
機体寸法・重量（参考値）	本体：約 W1,400×D700×H1,220 mm、約 100 kg 校正装置：約 W300×D350×H300 mm、約 7 kg

---

プラスチック燃焼性試験機(電動)の概要

• 本機は下記の規格を参考に製造されています。
• プラスチックの耐燃性を評価します。
• 水平燃焼試験（HB）または垂直燃焼試験（V）を標準装備で行えます。
• バーナーを使用して試験片に接炎させて時間を計ります。
• 試験片の燃焼状態に応じてバーナーの位置をジョグダイヤル式コントローラーにより調節させて試験します。
• その他の燃焼試験（5V、VTM、HBF、HF）についても、オプションの支持ジグを使用することで、簡単に行えます。
• タッチパネルでは音声ガイダンス付で試験方法に応じた操作手順をナビゲートします。

参考規格

UL-94、JIS K6911、ASTM D635、D3801、D4804、D5025、D5207、ISO 1210

仕様

参考規格	UL-94、JIS K6911、ASTM D635、D3801、D4804、D5025、D5207、ISO 1210
ドラフター	槽寸法：約1000×560×900mm（容積 約0.5㎥） 排気ファン付きダクト 接続口外径 ：φ160mm
試験方法	標準対応：HB（自立試料）、V オプション：HB（柔軟試料）、5V、VTM、HBF･HF
バーナー	管の長さ：100±10mm、内径：φ9.5±0.3mm
バーナー支持台	左右スライド：電動式（専用コントローラー操作） 傾斜角度：0°、20°、45°（手動可変）
流量計	標準装備：Max.150ml/min（目盛 2ml/min）、 　　　　　Max.1000ml/min（目盛 10ml/min）
マノメーター	Max.2.0kPa（目盛 0.01kPa）
付属品	炎ゲージ、耐熱手袋、ガスライター
バーナー校正装置	標準装備（本体内蔵、タッチパネル表示）
バーナー校正装置の構成内容	タイマー、温度指示計、熱電対（スラグ付）、スラグ位置ゲージ
電源	AC 100 V、単相、10 A、50/60 Hz
熱源	メタンガス（最低純度 98 ％）※ご準備ください
機体寸法・重量（参考値）	約 W1,400 × D700 × H1,220mm、 約 220 kg

---

電線燃焼性試験機の概要

• 本機は下記の規格を参考に製造されています。
• 電線、ケーブルまたはコードの耐燃焼性を評価するための垂直燃焼試験を行います。

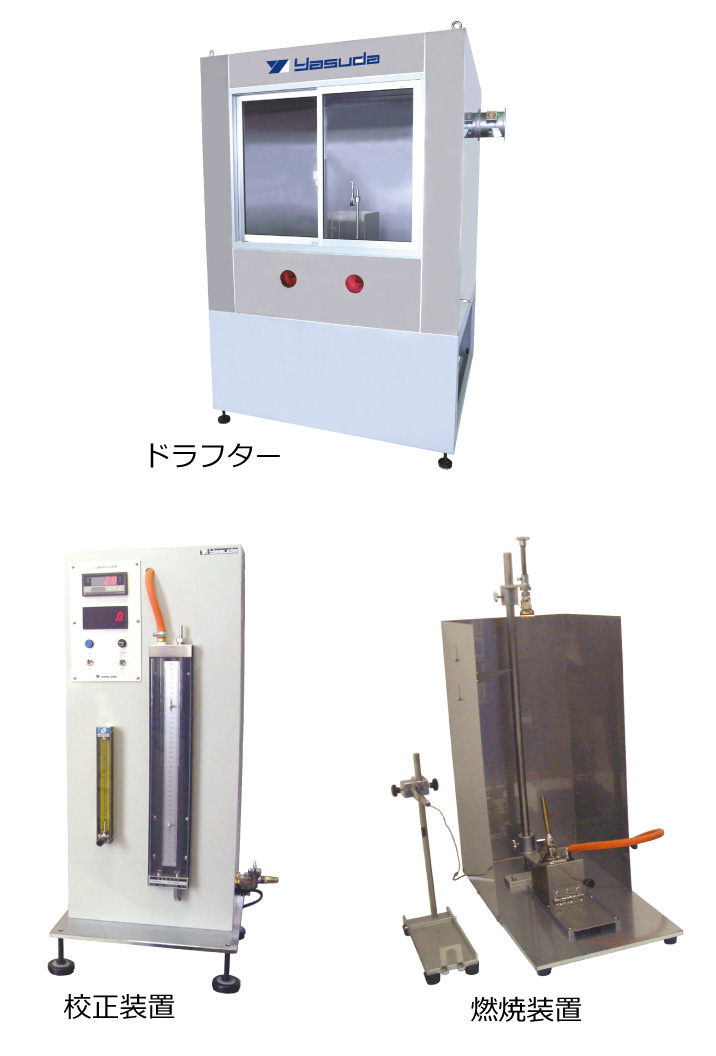

• この試験機はドラフター、燃焼装置、校正装置で構成されています。
• 試験片にインジケーターフラッグを取り付け、上下チャックに固定します。
• 炎を調整したバーナーを20°に傾斜させて試験片に接炎させ、15秒間の接炎及び15秒間の接炎休止を5回繰り返し、インジケーターフラッグと下に敷いた脱脂綿の燃焼程度及び試験片の有炎燃焼時間から、耐燃焼性を評価します。

参考規格

UL-1581、ASTM D5025、D5207

仕様

参考規格	UL-1581、ASTM D5025、D5207
ドラフター	1.6 × 1.6 × 1.6 m（容積 約 4 m3）
試料	長さ 450 ± 10 mm
バーナー	管の長さ 100 ± 10 mm、内径 φ9.5 ± 0.3 mm
バーナー支持台	傾斜角度 20°
バーナー校正装置	流量計： Max. 1,000 ml/min（目盛 10 ml/min）（規格値 965 ml/min） マノメーター： Max. 500（± 250） mmH2O（目盛 1 mmH2O）（規格値 125 ± 15 mmH2O）、 タイマー、温度計、スラグ
付属品	耐熱手袋、ガスライター、炎高さゲージ、リングスタンド、脱脂綿
バーナー校正装置に付属されるもの	スラグ位置ゲージ
電源	本体： AC 100 V、単相、3 A、50/60 Hz 校正装置： AC 100 V、単相、3 A、50/60 Hz
熱源	メタンガス（最低純度 98 ％）
機体寸法・重量（参考値）	ドラフター：約 W2,000 × D1,600 × H2,350 mm・約 442 kg 校正装置　：約 W540 × D420 × H1,100 mm・約 28 kg
