衝撃試験片の寸法を自動測定｜試験片寸法測定装置 / No.128-3S

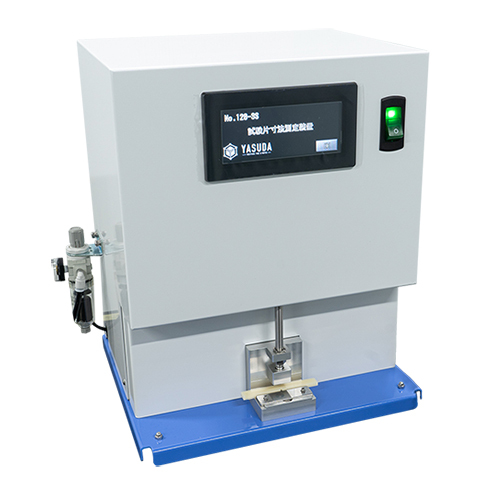

試験片寸法測定装置の概要

• 衝撃試験の試験片寸法を自動で測定する装置です。
• 試験片を置いてタッチパネルの測定ボタンを押すだけで、ノッチ部残り幅と厚さを自動で連続測定。寸法の測定にかかる時間を大幅に削減し、効率的に試験が行えます。
• 衝撃試験機本体と接続すると、測定した試験片寸法を自動で転送できます。
• アタッチメントを変更することで、ノッチなしの試験片にも対応できます。
  ※対応機種：258-D(新型)、258-L(新型)、258-PC

操作説明・紹介動画

仕様

型式	128-3S
測定寸法	幅：3.5 ～ 12.5 mm（ノッチ付き試験片）、 　 3.5 ～ 14.5 mm（ノッチ無し試験片）、 厚さ：2.5 ～ 13.5 mm
測定精度	±0.01 mm
オプション	CSVダウンロードツール
電源	AC 100 V、単相、3 A、50/60 Hz
エアー源	0.2〜0.5 MPa
寸法、重量（参考値）	約 W350×D270×H370 mm、約 13 kg

よりお手軽なタイプはこちら

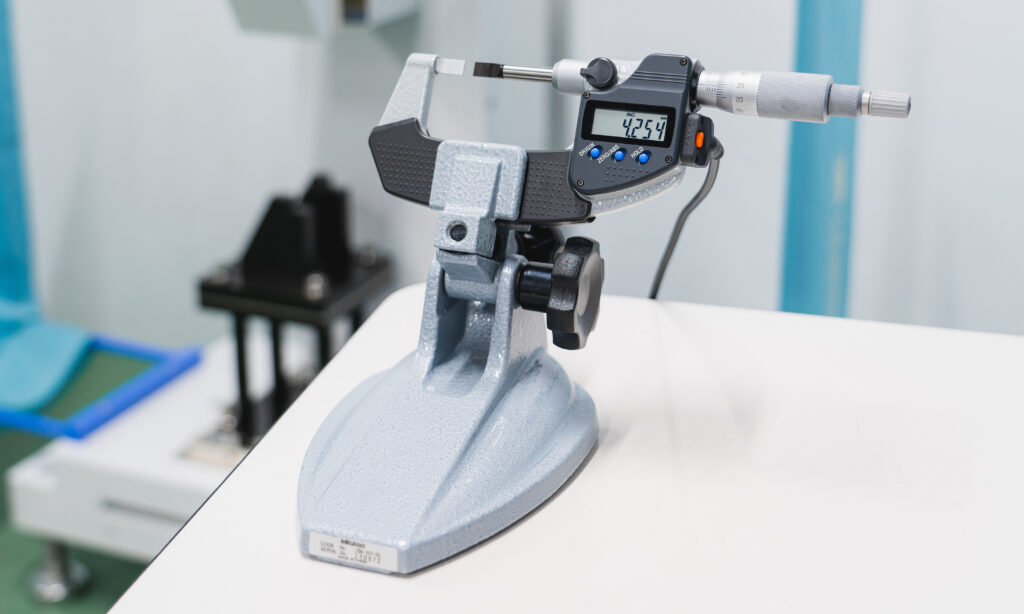

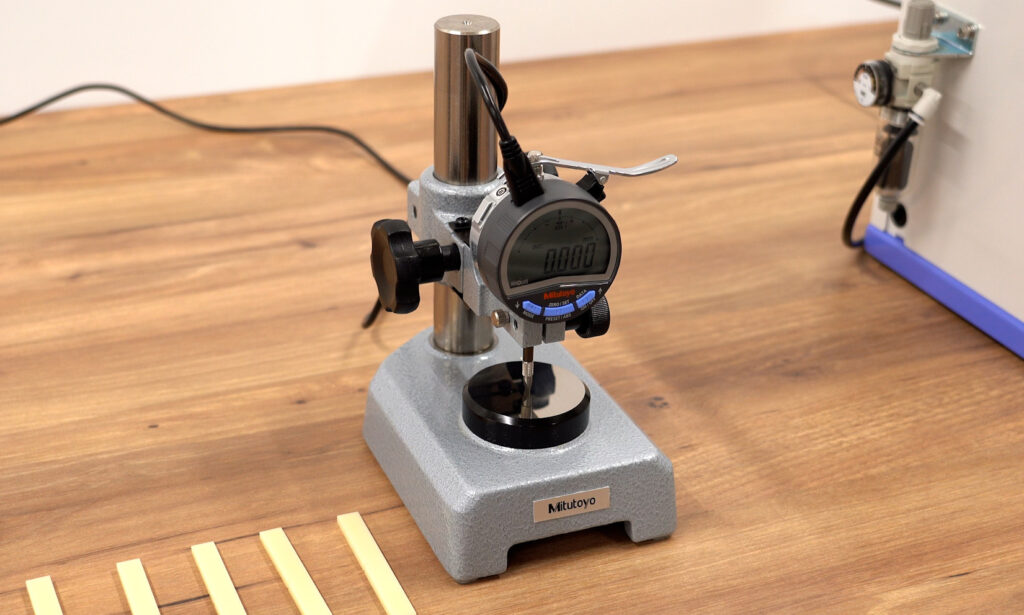

インプットツール　※衝撃試験機オプション

マイクロメータまたはデジタルゲージで試験片の寸法を測定し、ボタンで本体に送信できます。試験片の寸法を入力する手間を簡略化し、作業効率を上げることができます。
※詳細はお問い合わせください
