No.101-Hテーバー摩耗試験機・テーバー式アブレーションテスター

• No.101-H テーバー式アブレーションテスター
• No.101-HS テーバー式アブレーションテスター(吸引風量簡易計測付)
• No.101-K 研磨機(テーバー摩耗輪用)
• テーバー材料別規格表

テーバー摩耗試験・テーバー式アブレーションテスター（ロータリーアブレージョンテスター）とは、摩耗輪を使用して平面材料の耐摩耗性を評価する試験です。テーバー式摩耗試験機の仕様や詳細について動画と共に説明しています。（デモ機もございます。）

---

テーバー式アブレーションテスターの概要

参考規格

JIS A1453、（K5400）、K5600-5-8/9、K5665、K6264-2、K6404-4、K6902、K7204、（L1018）、L1085、L1096、ASTM D1044、TAPPI-T476、JAS、（JASO-M403）、ISO 4649、5470-1、7784-1/2、9352

仕様

参考規格	JIS A1453、（K5400）、K5600-5-8/9、K5665、K6264-2、K6404-4、K6902、K7204、（L1018）、L1085、L1096、ASTM D1044、TAPPI-T476、JAS、（JASO-M403）、ISO 4649、5470-1、7784-1/2、9352
回転円板	直径 150 mm、試験片中心孔押え円板（1点ネジ式）、試験片外周押えリング（4点ネジ式）
円板回転速度	スピードコントローラー設定式 └60 ± 2 rpm、70 ± 2 rpm、72 ± 2 rpmに対応
試験荷重	2.45 N（250 gf）、4.9 N（500 gf）、9.8 N（1,000 gf）
カウンター	6桁（プリセット式）
吸引装置	吸引用掃除機標準付属 1台（101-H-2は2台）、吸引孔高さ調節機構付き、内径 φ8 mm 2箇所、吸引力調節ボリューム付き
安全装置	モーター過負荷保護回路、サーキットプロテクタ（主電源）
付属品	No.101-H-1：摩耗輪 1組、ゴムマット（t2mm）1枚、隙間ゲージ（t1.5mm）2個 No.101-H-2：摩耗輪 2組、ゴムマット（t2mm）2枚、隙間ゲージ（t1.5mm）2個
オプション	回転円盤直径 130mm、試験片外周押えリング（割締め式）※直径 130mmのみ、吸引力(負圧)測定装置（デジタル表示）、安全カバー（近接センサー式インターロック）
付属品	No.101-H-1：摩耗輪 1組、隙間ゲージ 2個、吸引装置（掃除機） 1台 No.101-H-2：摩耗輪 2組、隙間ゲージ 2個、吸引装置（掃除機） 2台
電源	No.101-H-1： AC 100 V、単相、15 A、50/60 Hz No.101-H-2： AC 100 V、単相、15 A、50/60 Hz ×2口
寸法、重量 （参考値）	No.101-H-1： 約 W370 × D350 × H450 mm・約 25 kg No.101-H-2： 約 W710 × D370 × H450 mm・約 50 kg

---

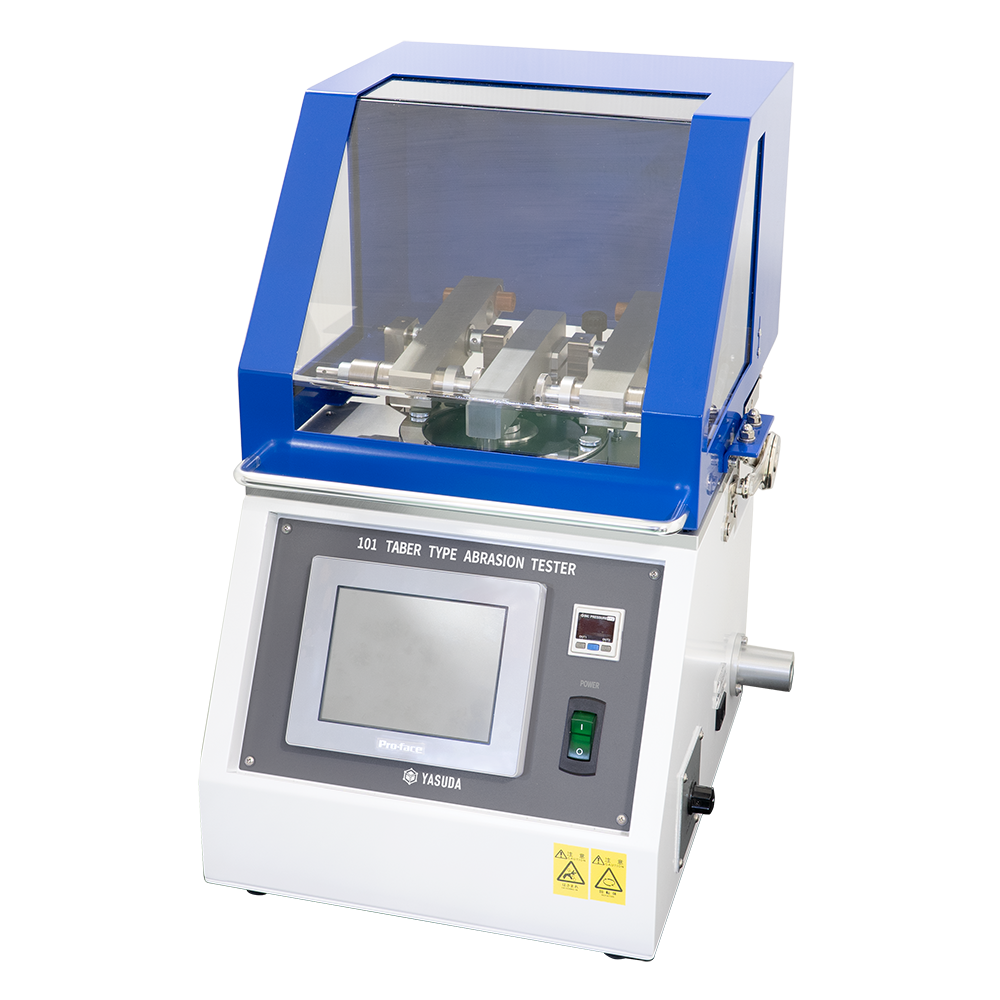

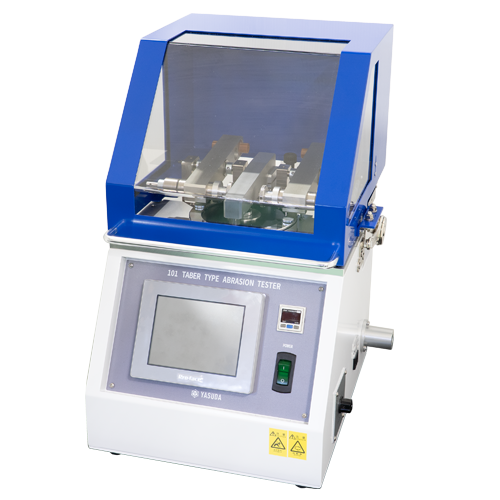

テーバー式アブレーションテスター(吸引風量簡易計測付)の概要

• 本機は下記の規格を参考に製造されています。
• No.101-H テーバー式アブレーションテスターに吸引風量測定器を搭載した試験機です。
• 摩耗試験中に発生する試験片の摩耗粉を吸引するだけではなく、吸引している風量も測定するので、より正確な試験結果を得られます。

参考規格

JIS A1453、（K5400）、K5600-5-8/9、K5665、K6264-2、K6404-4、K6902、K7204、（L1018）、L1085、L1096、ASTM D1044、TAPPI-T476、JAS、（JASO-M403）、ISO 4649、5470-1、7784-1/2、9352

操作・動作動画

仕様

表示・操作	タッチパネル式
寸法、重量 （参考値）	約 W400 × D400 × H385 mm、約 25 kg

---

研磨機(テーバー摩耗輪用)の概要

• テーバー式アブレーションテスターに使用する摩耗輪の研磨機です。
• 回転する摩耗林にダイヤモンドツールを当て、ツールをスライドさせることで摩耗輪を一様に削ります。

仕様

ツール	ダイヤモンド
回転速度	約1,400 rpm（50 Hz） 約1,700 rpm（60 Hz）
電源	AC 100 V、単相、3 A、50/60 Hz
機体寸法・重量	約 W210 × D350 × H390 mm・約 12 kg

---

テーバー材料別規格表

建築床材

規格名	A1453 建築材料及び建築構成部分（研磨紙法）	K5961 家庭内屋内木床塗料
工業規格	JIS	JIS
最新改定年	2015年	2003年
試験片寸法	直径約120mm	100×100mm（代表的寸法）（K5600-5−9による）
荷重	レザー、壁布など：2.75±0.05N 合板、繊維板、プラスチック板など：5.20±0.05N	4.9N
回転速度	60±2rpm	1.17±0.03rps
摩耗輪	ゴム輪：厚さ12.7mm、直径50.6mm	CS-17
研磨紙	幅12.7+0.3/0mm、長さ160±2mm、アルミナ質研削材A	ー
摩耗輪取付軸外径	15.87+0/-0.03mm	ー
吸引孔径	8±0.1mm	8±0.5mm（K5600-5−9による）
吸引孔間の距離	ー	75±2mm（K5600-5−9による）
吸引孔と試験片の隙間	3±0.2mm	1〜2mm（K5600-5−9による）
風量/空気圧	上記の距離で 0.5±0.1㎥/min	大気圧より1.5〜1.6kPa 低くするべき（K5600-5−9による）
中央孔径	約6mm	6.35mm（K5600-5−9による）
回転中心-摩耗輪中心距離	19.0±0.2mm	19.1±0.1mm（K5600-5−9による）
回転中心-摩耗輪外径距離	39.4±0.15mm	ー
回転中心-摩耗輪内距離	ー	26.5±0.2mm（K5600-5−9による）
摩耗輪中心-摩耗輪中心距離2	ー	ー

塗料

規格名	K5600-5-8 塗料一般試験方法 耐摩耗性（研磨紙法）	K5600-5-9 塗料一般試験方法 耐摩耗性（摩耗輪法）	K5665 路面標示用塗料	7784-1	7784-2
工業規格	JIS	JIS	JIS	ISO	ISO
最新改定年	1999年	1999年	2018年	2016年	2016年
試験片寸法	100×100mm（代表的寸法）	100×100mm（代表的寸法）	1種および2種：約110×110×1mm 3種：直径100mmまたは約110×110×1mm	最小で100×100mm	最小で100×100mm
荷重	摩耗輪の質量を1kgまで増やすことが可能なもの	摩耗輪の質量を1kgまで増やすことが可能なもの	250g	2.7N、5.2N、10.1N	3.0N、5.4N、10.3N
回転速度	60±2rpm	60±2rpm	60±2rpm	60±2rpm	60±2rpm
摩耗輪	ゴム輪：厚さ12.7±0.2mm、 直径50±0.2mm	種類は、受渡当事者間の協定によって選定、厚さ12.7±0.2mm、直径51.6±0.1mm（新品）〜44.4mm（使用限界）	ゴム輪：厚さ12.7±0.2mm、直径50±0.2mm（K5600-5-8による）	ゴム輪：厚さ12.7±0.2mm、直径50±0.5mm	ゴム輪：厚さ12.7±0.2mm、直径52.4mm（新品）〜44.4mm（使用限界）
研磨紙	グレードは当事者間の協定によって選定、幅12±0.2mm、長さ約175mm	ー	幅12.7+0.3mm、長さ160±2mm アルミナ質研削材A（A1453による）	幅12.7±0.2mm、長さ最短160mm（ストリップを45°に切断する場合は最短173mm）	ー
摩耗輪取付軸外径	ー	ー	ー	ー	ー
吸引孔径	8±0.5mm	8±0.5mm	8±0.5mm（K5600-5-8による）	ー	ー
吸引孔間の距離	75±2mm	75±2mm	75±2mm（K5600-5-8による）	65±2mm	65±2mm
吸引孔と試験片の隙間	1〜2mm	1〜2mm	1〜2mm（K5600-5-8による）	ー	ー
風量/空気圧	大気圧より1.5〜1.6kPa低くするべき	大気圧より1.5〜1.6kPa低くするべき	大気圧より1.5〜1.6kPa低くするべき（K5600-5-8による）	ー	ー
中央孔径	6.35mm	6.35mm	約7mm	ー	ー
回転中心-摩耗輪中心距離	19.1±0.1mm	19.1±0.1mm	19.1±0.1mm（K5600-5-8による）	19.0±0.5mm	19.0±0.5mm
回転中心-摩耗輪外径距離	ー	ー	ー	ー	ー
回転中心-摩耗輪内距離	26.5±0.2mm	26.5±0.2mm	26.5±0.2mm（K5600-5-8による）	26.5±0.2mm	26.5±0.2mm
摩耗輪中心-摩耗輪中心距離2	ー	ー	ー	ー	ー

ゴム

規格名	K6264-2 加硫ゴム及び熱可塑性ゴム	K6404-4 ゴム引布及びプラスチック引布	5470-1
工業規格	JIS	JIS	ISO
最新改定年	2005年	2015年	2016年
試験片寸法	直径約120mm、厚さ1〜5mm	直径約114±1mm	直径105〜115mm
荷重	2.45N、4.9N、9.8N	2.5〜9.8N ※摩耗輪により変動	2.5〜9.8N ※摩耗輪により変動
回転速度	60±2rpmまたは72±2rpm	72rpm（60Hzのとき）、60rpm（50Hzのとき）	72rpm（60Hzのとき）、60rpm（50Hzのとき）
摩耗輪	CS-10、17 H-10、18、22：厚さ12.7±0.1mm、 直径51.6±0.1mm（新品）〜45mm（使用限界）	CS-10、10F、17、H-10、18、22、38：厚さ12.7±0.1mm、直径51.6±0.1mm（新品）〜44.4mm（使用限界） またはゴム輪：厚さ12.7±0.2mm、直径51.6±0.2mm	CS-10、10F、17、H-10、18、22、38：厚さ12.7±0.1mm、直径51.6±0.1mm（新品）〜44.4mm（使用限界） またはゴム輪：厚さ12.7±0.2mm、直径51.6±0.2mm
研磨紙	ー	摩耗輪がゴム輪の場合に使用	摩耗輪がゴム輪の場合に使用。 幅は関連する材料または製品仕様に指定されている通り
摩耗輪取付軸外径	15.87+0/-0.03mm	ー	ー
吸引孔径	8.0±0.5mm	8±0.5mm	8±0.5mm
吸引孔間の距離	ー	76.2±0.1mm	76.2±0.1mm
吸引孔と試験片の隙間	3mm	1.5±0.5mm	1.5±0.5mm
風量/空気圧	上記の間隔で0.5±0.1㎥/min	吸引圧2.5〜2.6kPa	2.5〜2.6kPaを推奨
中央孔径	約6.5mm	6.35mm	6.35mm
回転中心-摩耗輪中心距離	19.0±0.2mm	19.1±0.1mm	19.1±0.1mm
回転中心-摩耗輪外径距離	39.4±0.3mm	ー	ー
回転中心-摩耗輪内距離	ー	26.2±0.1mm	26.2±0.1mm
摩耗輪中心-摩耗輪中心距離2	ー	ー	ー

プラスチック

規格名	K6404-4 ゴム引布及びプラスチック引布	K6735 ポリカーボネート板及び波板	K7204 プラスチック摩耗試験方法	D1044	5470-1	9352
工業規格	JIS	JIS	JIS	ASTM	ISO	ISO
最新改定年	2015年	2024年	1999年	2019年	2016年	2012年
試験片寸法	直径約114±1mm	約100×100mm	直径100mmの円形または 側長100mmの正方形のコーナーを切り取った八角形 厚さ0.5〜10mm	100ｍｍ×100ｍｍの正方形または直径100mmの円形 厚さ最大12.7mmまで	直径105〜115mm	側長100mmの正方形のコーナーを切り取った八角形、厚さ0.5〜10mm はクランプリングが必要ない場合
荷重	2.5〜9.8N ※摩耗輪により変動	4.9N	2.5〜9.84N ※摩耗輪のタイプにより変動	500g or 1000g	2.5〜9.8N ※摩耗輪により変動	2.5〜4.9〜9.8N ※摩耗輪のタイプにより変動
回転速度	72rpm（60Hzのとき）、60rpm（50Hzのとき）	70±5rpm	72rpm（60Hzのとき）、60rpm（50Hzのとき）	72±2rpm（110v/60Hzのとき）、 60±2rpm （230v/50Hzのとき）	72rpm（60Hzのとき）、60rpm（50Hzのとき）	72rpm （60Hzのとき）、 60rpm （50Hzのとき）
摩耗輪	CS-10、10F、17、H-10、18、22、38：厚さ12.7±0.1mm、直径51.6±0.1mm（新品）〜44.4mm（使用限界） またはゴム輪：厚さ12.7±0.2mm、直径51.6±0.2mm	CS-10Fまたは同等品：厚さ12.5mm、 直径45〜50mm	CS-10、10F、17、H-10、18、22、38：厚さ12.7±0.1mm、直径61.6±0.1mm（新品）〜44.4mm（使用限界） またはゴム輪：厚さ12.7±0.2mm、直径51.6±0.2mm	CS-10F： 厚さ12.7 ±0.3mm、直径52.4 mm〜44.4mm	CS-10、10F、17、H-10、18、22、38：厚さ12.7±0.1mm、直径51.6±0.1mm（新品）〜44.4mm（使用限界） またはゴム輪：厚さ12.7±0.2mm、直径51.6±0.2mm	CS-10、10F、17、H-10、18、22、38：厚さ12.7±0.1mm、直径51.6±0.1mm（新品）〜44.4mm（使用限界） またはゴム輪：厚さ12.7±0.2mm、直径51.6±0.2mm（新品）〜44.4mm（使用限界）
研磨紙	摩耗輪がゴム輪の場合に使用	ー	摩耗輪がゴム輪の場合に使用。 幅は関連する材料または製品仕様に指定されている通り	ー	摩耗輪がゴム輪の場合に使用。 幅は関連する材料または製品仕様に指定されている通り	摩耗輪がゴム輪の場合に使用。 幅は関連する材料または製品仕様に指定されている通り
摩耗輪取付軸外径	ー	ー	ー	ー	ー	ー
吸引孔径	8±0.5mm	8±0.5mm（K7204より）	8±0.5mm	11mm	8±0.5mm	8±0.5mm
吸引孔間の距離	76.2±0.1mm	76.2±0.1mm（K7204より）	76.2±0.1mm	76.0 ± 1.0 mm	76.2±0.1mm	76.2±0.1mm
吸引孔と試験片の隙間	1.5±0.5mm	1.5±0.5mm（K7204より）	1.5±0.5mm	0.8〜1.6mm	1.5±0.5mm	1.5±0.5mm
風量/空気圧	吸引圧2.5〜2.6kPa	吸引孔が閉じた状態で 1.5〜1.6kPa（K7204より）	吸引孔が閉じた状態で 1.5〜1.6kPa	137ミリバールを下回ってはならない	2.5〜2.6kPaを推奨	吸引孔が閉じた状態で 1.5〜1.6kPa
中央孔径	6.35mm	6.5mm	6.35mm	6.3mm	6.35mm	6.35mm
回転中心-摩耗輪中心距離	19.1±0.1mm	19.0±0.2mm	19.1±0.1mm	19.05±0.30mm	19.1±0.1mm	19.1±0.1mm
回転中心-摩耗輪外径距離	ー	ー	ー	38.9±0.3mm	ー	ー
回転中心-摩耗輪内距離	26.2±0.1mm	26.2±0.1mm（K7204より）	26.2±0.1mm	26.2±0.3mm	26.2±0.1mm	26.2±0.1mm
摩耗輪中心-摩耗輪中心距離2	ー	65±3mm	ー	ー	ー	ー

樹脂

規格名	K6894 金属素地上のふっ素樹脂塗膜	K6902 熱硬化性樹脂高圧化粧板
工業規格	JIS	JIS
最新改定年	2014年	2022年
試験片寸法	100×100mm（代表的寸法）（K5600-5-9による）	A法：130mmの円板または100mm角かつ四隅を丸くした対角線の長さ130mmの角板 B法：約120mm円板またはこれとほぼ同じ大きさ
荷重	1kg	B法：4.9N
回転速度	60±2rpm（K5600-5-9による）	ー
摩耗輪	CS-17	A法は、摩耗輪＋研磨紙、B法はCS-0または同等品
研磨紙	ー	A法：幅12.7±0.1mm、長さ約160mm B法：幅12.7±0.2mm、長さ160±0.5mm、
摩耗輪取付軸外径	ー	ー
吸引孔径	8±0.5mm（K5600-5-9による）	A法・B法：8±0.5mm（K7204より）
吸引孔間の距離	75±2mm（K5600-5-9による）	A法・B法：76.2±0.1mm（K7204より）
吸引孔と試験片の隙間	1〜2mm（K5600-5-9による）	B法：1〜2mm
風量/空気圧	大気圧より1.5〜1.6kPa 低くするべき（K5600-5-9による）	A法・B法：吸引孔が閉じた状態で 1.5〜1.6kPa（K7204より）
中央孔径	6.35mm（K5600-5-9による）	A法：6mm B法：約6.5mm
回転中心-摩耗輪中心距離	19.1±0.1mm（K5600-5-9による）	A法・B法：19.1±0.1mm（K7204より）
回転中心-摩耗輪外径距離	ー	ー
回転中心-摩耗輪内距離	26.5±0.2mm（K5600-5-9による）	A法・B法：26.2±0.1mm（K7204より）
摩耗輪中心-摩耗輪中心距離2	ー	ー

エラストマー

規格名	K7311 ポリウレタン系熱可塑性エラストマー	K7312 熱硬化性ポリウレタンエラストマー成形物
工業規格	JIS	JIS
最新改定年	1995年	1996年
試験片寸法	直径100mm以上	直径：約120mm 厚さ：1〜5mm
荷重	9.8N	10N
回転速度	60±2rpm	60±2rpm
摩耗輪	H-22：使用限界は外径が45mmまで摩耗した時	原則H-22を使用：厚さ13mm、直径50mm（使用限界45mm）
研磨紙	ー	ー
摩耗輪取付軸外径	15.87 +0/-0.03mm	15.87 +0/-0.03mm
吸引孔径	8±0.5mm	8±0.5mm
吸引孔間の距離	ー	ー
吸引孔と試験片の隙間	3mm	3mm以下
風量/空気圧	上記の距離で0.5±0.1㎥/min	上記の距離で83±2㎤/min
中央孔径	6.5mm	約6.5mm
回転中心-摩耗輪中心距離	19.0±0.2mm	19.0±0.2mm
回転中心-摩耗輪外径距離	39.4±0.3mm	39.4±0.3mm
回転中心-摩耗輪内距離	ー	ー
摩耗輪中心-摩耗輪中心距離2	ー	ー

布

規格名	L1085 不織布しん地	L1096 織物及び編物の生地	5470-1
工業規格	JIS	JIS	ISO
最新改定年	1998年	2010年	2016年
試験片寸法	直径約130mm（L1096による）	直径約130mm	直径105〜115mm
荷重	2.45N、4.9N（L1096による）	2.45N、4.9N、9.81N （生地の種類及び質量による）	2.5〜9.8N ※摩耗輪により変動
回転速度	約70rpm（L1096による）	約70rpm	72rpm（60Hzのとき）、 60rpm（50Hzのとき）
摩耗輪	CS-10	CS-10、17 （生地の種類及び質量による）	CS-10、10F、17、H-10、18、22、38：厚さ12.7±0.1mm、直径51.6±0.1mm（新品）〜44.4mm（使用限界） またはゴム輪：厚さ12.7±0.2mm、直径51.6±0.2mm
研磨紙	ー	ー	摩耗輪がゴム輪の場合に使用。 幅は関連する材料または製品仕様に指定されている通り
摩耗輪取付軸外径	ー	ー	ー
吸引孔径	ー	ー	8±0.5mm
吸引孔間の距離	ー	ー	76.2±0.1mm
吸引孔と試験片の隙間	ー	ー	1.5±0.5mm
風量/空気圧	ー	ー	2.5〜2.6kPaを推奨
中央孔径	約6mm（L1096による）	約6mm	6.35mm
回転中心-摩耗輪中心距離	ー	ー	19.1±0.1mm
回転中心-摩耗輪外径距離	ー	ー	ー
回転中心-摩耗輪内距離	ー	ー	26.2±0.1mm
摩耗輪中心-摩耗輪中心距離2	ー	ー	ー
