クラッシュバーグ柔軟温度試験機（ねじり剛性率測定機）とは、プラスチックの柔軟温度を算出するためのねじれ角を測定する試験機です。クラッシュバーグ柔軟温度試験機の仕様についてご案内いたします。
No.170
クラッシュバーグ柔軟温度試験機(手動)
クラッシュバーグ柔軟温度試験機(手動)の概要
- プラスチックの柔軟温度を算出するためのねじれ角を測定する クラッシュバーグ柔軟温度試験機です。
- 試験片を上下チャックに固定してエタノール中に浸し、-55°C以下まで下げてから、5秒間 トルク を掛けてねじれ角を読み取ります。
- その後1分間に2°Cの割合で温度を上昇させながら、5°Cごとに3分間放置してねじれ角を読み取ります。
- 各測定温度における剛性率を算出し、温度－剛性率曲線から柔軟温度を求めます。
参考規格
JIS (K6734)、(K6745)、K6773、K6924-2、ASTM D1043、ISO 458
仕様
| 参考規格 | JIS (K6734)、(K6745)、K6773、K6924-2、ASTM D1043、ISO 458 |
| 試験片 | 幅 6.35 ± 0.03 mm、長さ 64 mm、厚さ 0.8 ～ 1.5 mm |
| チャック間距離 | 40 mm |
| 角度目盛 | 0 ～ 360°（目盛 1°） ※回るのは270°まで |
| 温度 | -60 ～ 100 °C（低温はドライアイス式） |
| 昇温速度 | 2 °C/min |
| トルク装置 | プーリー式 |
| おもり | 5 g、10 g、20 g、50 g |
| 専用ソフトウェア | ― |
| 付属品 | ジュワーフラスコ、温度計： 2本、試験片穴ポンチ、試験片取付ゲージ |
| オプション | 試験片打抜刃 |
| 電源 | AC 100 V、単相、10 A、50/60 Hz |
| 機体寸法・重量 | 約 W300 × D400 × H900 mm・約 36 kg |

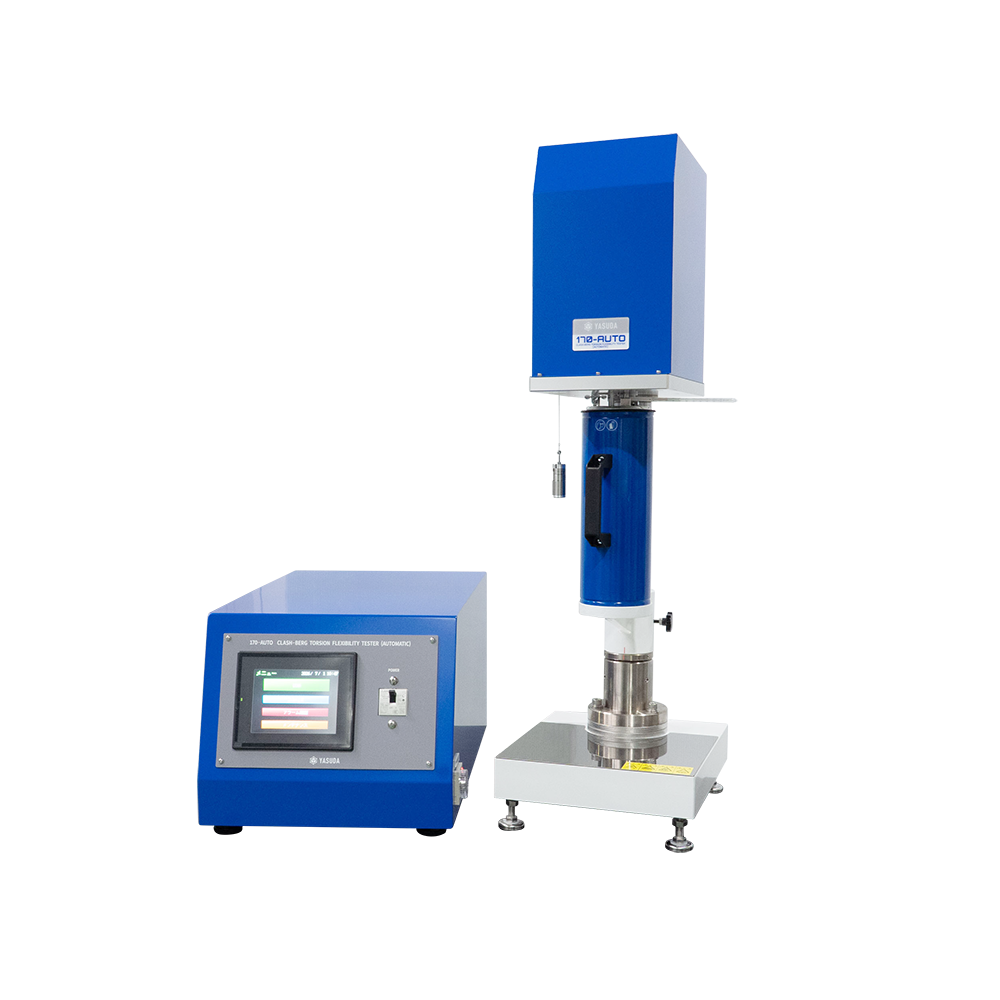

No.170-AUTO
クラッシュバーグ柔軟温度試験機(自動)
クラッシュバーグ柔軟温度試験機(自動)の概要
- ロータリーエンコーダーを利用してねじれ角を検出し、剛性率を算出します。
- 温度-剛性率曲線をPC上に表示させ、自動的に柔軟温度を求めます。
参考規格
JIS (K6734)、(K6745)、K6773、K6924-2、ASTM D1043、ISO 458
仕様
| 参考規格 | JIS (K6734)、(K6745)、K6773、K6924-2、ASTM D1043、ISO 458 |
| 試験片 | 幅 6.35 ± 0.03 mm、長さ 64 mm、厚さ 0.8 ～ 1.5 mm |
| チャック間距離 | 40 mm |
| 角度目盛 | 0 ～ 270°（目盛 0.1°）、 ロータリーエンコーダー検出 |
| 温度 | -60 ～ 100 °C（低温はドライアイス式） |
| 昇温速度 | 2 °C/min |
| トルク装置 | プーリー式 |
| おもり | 5 g、10 g、20 g、50 g |
| 専用ソフトウェア | Windows対応 |
| 付属品 | ジュワーフラスコ、温度計： 2本、試験片穴ポンチ、試験片取付ゲージ |
| オプション | 試験片打抜刃 |
| 電源 | AC 100 V、単相、10 A、50/60 Hz |
| 機体寸法・重量 | 本体：約 W320× D400 × H1,230 mm・約 50 kg 操作盤：約 W350 × D460 × H355 mm・約 17 kg |
