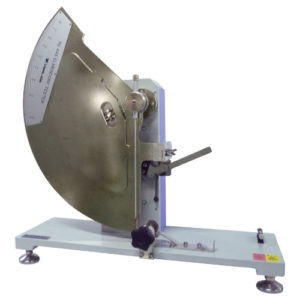

織物、ゴム・プラスチック引布の引裂強さを評価｜織布エルメンドルフ形引裂度試験機 / No.445

織布エルメンドルフ形引裂度試験機の概要

• 本機は下記の規格を参考に製造されています。
• 引裂き強さ試験のD法（ペンジュラム法）により、織物、ゴム・プラスチック引布等の引裂強さを評価します。
• 試験片を取り付けてから20mmの切り込みを入れます。
• 扇形の振子を一定の高さより振り下ろして、試験片を引き裂きます。
• 指針が示した数値を目盛板から直読し、引裂き強さとします。

参考規格

JIS (K6404-4)、K6404-2、(L1018)、(L1085)、L1096、ISO 13937-1

仕様

参考規格	JIS (K6404-4)、K6404-2、(L1018)、(L1085)、L1096、ISO 13937-1
容量	0 ～ 8 N/ 0 ～ 16 N、 0 ～ 16 N/ 0 ～ 32 N、 0 ～ 32 N/ 0 ～ 64 N、 0 ～ 64 N/ 0 ～ 128 N（2段目盛）
試験片	長さ 63 mm、幅 100 mm
切れ目長さ	20 mm（残長さ 43.0 ± 0.5 mm）
オプション	エアーチャック
機体寸法・重量（参考値）	約 W600 × D200 × H630 mm・約 30 kg
