No.306

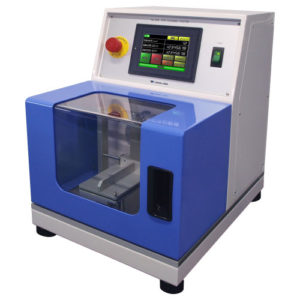

FPC屈曲試験機
FPC屈曲試験機の概要
- 本機は下記の規格を参考に製造されています。
- プラスチックフィルムやFPC（フレキシブルプリント配線板、フレキシブルプリント板）の耐屈曲性を評価します。
- 低温槽内で試験を行うL型も取り揃えております。
- 個別規格に規定された屈曲半径になるように、試験片を屈曲させて平行する固定板と可動板の間に固定し、試験片に電流を流して準備します。
- 可動板を規定の速度で左右に往復運動させて試験片を屈曲し、試験片を流れる電流が停止するまで続け、それまでの屈曲回数を調べます。
参考規格
JIS C5016
仕様
| 参考規格 | JIS C5016 |
| 掛け数 | 1個掛 |
| 屈曲半径 | Max. 10 mm |
| 屈曲速度 | Max. 60 cpm |
| 移動距離 | 往復 20（± 10） mm、40（± 20） mm、60（± 30） mm |
| カウンター | 6桁（プリセット式） |
| 温度 | ー |
| オプション | 通電装置（FPC用） |
| 電源 | AC 100 V、単相、7 A、50/60 Hz |
| 機体寸法・重量（参考値） | 約 W360 × D600 × H550 mm・約 37 kg |
No.306-L

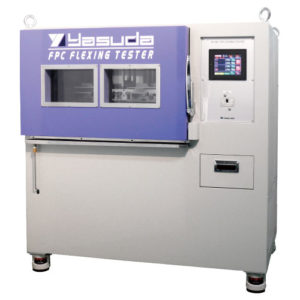

FPC屈曲試験機
(低温槽付)
FPC屈曲試験機(低温槽付)の概要
- 本機は下記の規格を参考に製造されています。
- 低温槽内で試験できるFPC屈曲試験機です。
参考規格
JIS C5016
仕様
| 参考規格 | JIS C5016 |
| 掛け数 | 4個掛（2個掛同時駆動 × 2） |
| 屈曲半径 | Max. 10 mm |
| 屈曲速度 | Max. 60 cpm |
| 移動距離 | 往復 20（± 10） mm、40（± 20） mm、60（± 30） mm |
| カウンター | 6桁（プリセット式） |
| 温度 | -35 ～ 60 °C（冷凍機式） |
| オプション | 通電装置（FPC用） |
| 電源 | AC 200 V、3相、30 A、50/60 Hz |
| 機体寸法・重量（参考値） | 約 W1,160 × D730 × H1,200 mm・約 250 kg |
