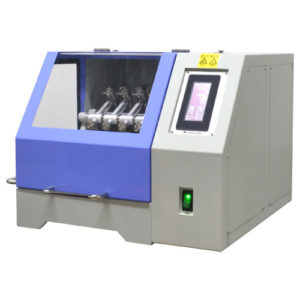

学振形摩擦試験機(摩擦試験機Ⅱ形)の概要
- 本機は下記の規格を参考に製造されています。
- 繊維製品、革、ゴム・プラスチック引布等の摩擦に対する染色堅ろう度を評価します。板紙、インキ等の耐摩耗強さ、耐摩擦性の評価等、幅広く試験が行えます。表面半径200mmのかまぼこ形をした試験片台に試験片を固定し、試験機の摩擦子には白綿布を固定します。摩擦子を試験片の上に置くと規定の荷重が掛かり、試験片台を規定の速度で水平方向に往復運動させます。規定の回数往復させた後、白綿布への着色状態を汚染用グレースケールによって判定します。
参考規格
JIS K5701-1、K6404-4、K6559-2、K6772、L0849、(L0862)、L1084、P8136、ISO 105-X19、(JASO)
操作・動作動画
特長
直感的なインターフェース
試験片の取り付けや試験台の交換、試験操作など、どなたでも簡単に作業・操作することが可能です。試験片台は、かまぼこ形と平面形（オプション）の2種類を交換可能です。
タッチパネルによる簡単操作
装置の試験操作はタッチパネル上で行います。タッチパネルは英語表記に切り替えることも可能です。またアラームのリセットやアラーム履歴などもタッチパネル上での確認が可能です。
仕様
| 参考規格 | JIS K5701-1、K6404-4、K6559-2、K6772、L0849、(L0862)、L1084、P8136、ISO 105-X19、(JASO) |
|---|---|
| 掛け数 | 6個掛 |
| 試験片 | 220 × 30 mm（規格値） |
| 白綿布 | 50 × 50 mm（規格値） |
| 荷重 | 初荷重 1.96 N 4.9 N （追加ウエイト6個付属） |
| 摩擦子 | 表面半径 45 mm、20 × 20 mm（オプション：平面形 20 × 20 mm） |
| 試験片台 | 表面半径 200 mm、かまぼこ形（オプション： 平面形） |
| 摩擦距離 | 120 mm（オプション：平面形の場合100 mm） |
| 摩擦速度 | 30 往復/min |
| カウンター | 9桁（プリセット式） |
| 安全装置 | インターロック付き安全カバー |
| オプション | 荷重9.8N用追加ウエイト６個、平面形試験片台および平面形摩擦子 |
| 電源 | AC 100 V、単相、10 A、50/60 Hz |
| 機体寸法・重量（参考値） | 約 W 600 × D700 × H450 mm・約 70 kg |
