No.258-D / No.258-PC
衝撃試験機(デジタル式タッチパネル操作/デジタル式PC操作)

お問い合わせ 受託試験のお問い合わせ レンタルのお問い合わせ

衝撃試験機(デジタル式タッチパネル操作/デジタル式PC操作)の概要

  • プラスチックの耐衝撃性や靭性（ねばり強さ）を評価する振子式衝撃試験機です。
  • 本機は、日々の品質管理に最適なシンプルな手動タイプです。
  • 付属のハンマーおよびアンビル（支持台）を交換するだけで、1台で「シャルピー衝撃試験」と「アイゾット衝撃試験」の双方をスムーズに実施できます。
衝撃試験とは？試験解説はこちら

操作説明動画

特長

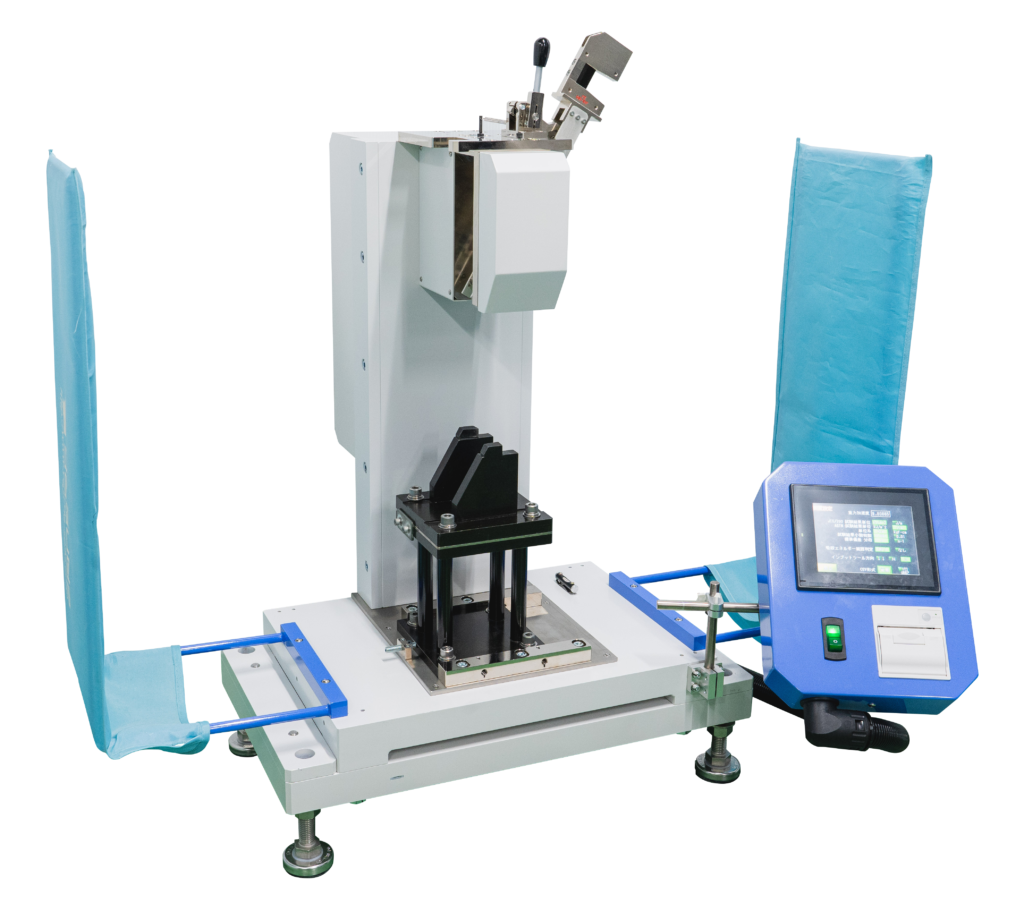

258-Dタッチパネル

優れた操作性

試験をスムーズに実施できる
試験後のハンマー振り上がり角度から、衝撃値を自動で算出します。操作方法は、タッチパネル操作のNo.258-D、PC操作のNo.258-PCから選択可能。No.258-Dは2024年にソフトをリニューアルし、操作性が格段に向上しました。

※オプション

安全カバー仕様

試験部全体を覆う安全カバー
試験部全体がカバーで覆われているため、ハンマーと手が接触することなく、安全に試験を行うことができます。試験片が飛散する心配もありません。ハンマーリリースなどの操作はタッチパネルで行うことができます。

特殊仕様ハンマー

豊富な特殊仕様の実績

特殊な試験も実現可能
弊社では、特殊仕様に対応した実績が多数あります。独自の安全仕様がある、特殊な試験を行いたい、などご要望がありましたら、まずはお気軽にご相談ください。
（例）
・特殊なハンマーひょう量
・飛散防止網付き特殊作業台…など

インプットツールで衝撃試験を効率化

弊社は、試験片寸法の測定を簡略化する「インプットツール」を3種取り揃えております。これにより寸法の測定にかかる時間を削減し、効率的に試験が行えます。

試験片寸法測定装置の概要はこちら

仕様

本体仕様No.258-D：タッチパネル操作
No.258-PC：PC操作
寸法（参考値）258-D：約W500（飛散防止カバー：+約520）×D650×H880mm、
258-PC：約W500（飛散防止カバー：+約520）×D530×H880mm、
安全カバー（フルカバー）仕様：約 W1,000×D550×H1,120mm
重量（参考値）258-D/PC：約150kg（飛散防止カバー：+約5kg）、
安全カバー（フルカバー）仕様：約180kg
電源安全カバーなし：単相、AC 100V、3A、50/60Hz、
安全カバー仕様：単相、AC 100V、5A、50/60Hz
標準付属品工具一式

共通仕様

規格JIS/ISOASTM
参考規格JIS K 7111-1:2012、ISO 179-1:2010JIS K 7110:1999、ISO 180:2000ASTM D6110-10STM D256-10
試験方法シャルピー衝撃試験アイゾット衝撃試験シャルピー衝撃試験アイゾット衝撃試験
ハンマーひょう量（J）0.5, 1, 2, 4, 57.5, 15, 25※1, 2.75, 5.5, 11, 222.7 ～2.7〜21.7
アンビル用かさ上げ台必要––––
衝撃速度2.9m/s(±10%)3.8m/s(±10%)3.5m/s(±10%)3.46m/s3.5m/s
ハンマー持ち上げ角度150°
ハンマー下記参照
アンビル下記参照
※ 50Jのハンマーは取扱がありません。

ハンマー

シャルピー

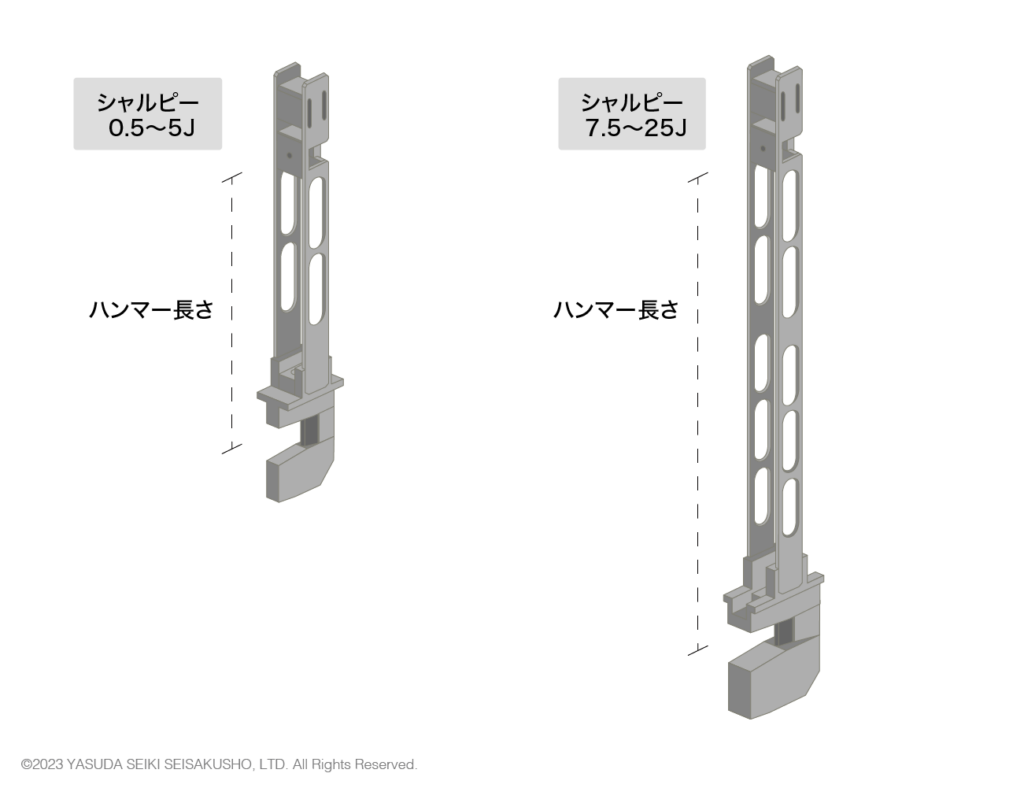

シャルピーハンマー_衝撃試験機
規格ひょう量衝撃速度打撃刃先端
JIS/
ISO		0.5J2.9m/s(±10%)R2.0±0.5mm
刃先角度30±1°
1J
2J
4J
5J
7.5J3.8m/s(±10%)
15J
25J
ASTM2.7 ～
（実績: 0.5、1、2、4、5、7.5、15、25）		3.46m/sR3.17±0.12mm
刃先角度45±2°

アイゾット

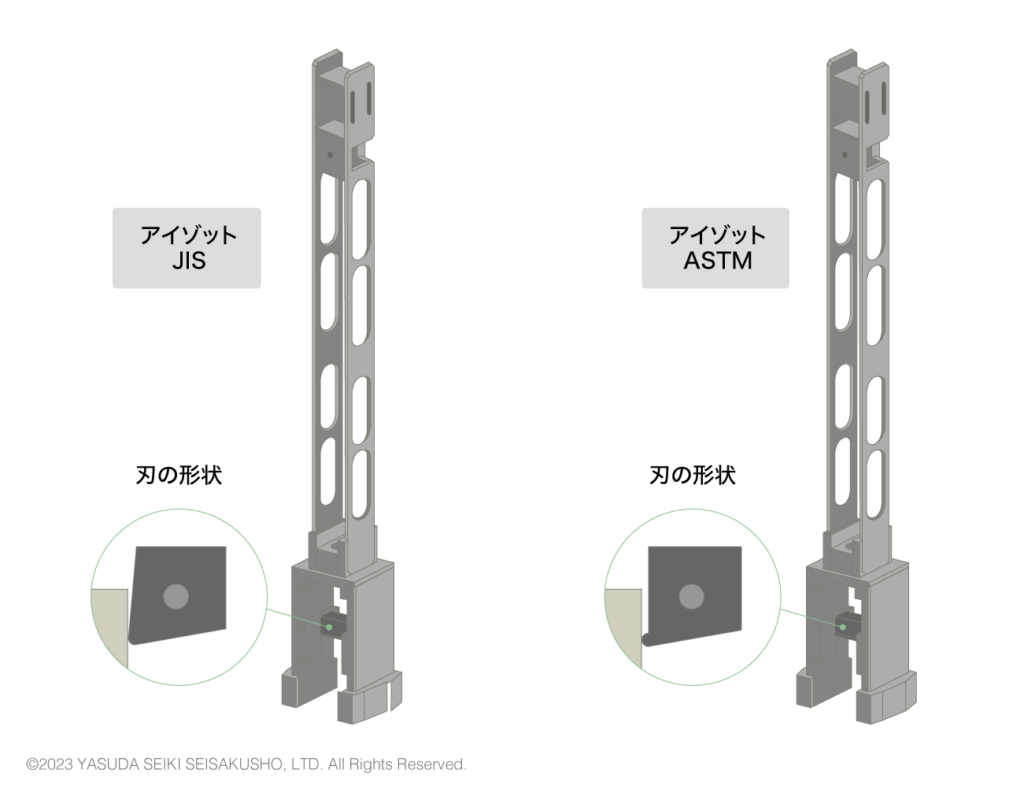

アイゾットのハンマー
規格ひょう量衝撃速度打撃刃先端
JIS/
ISO		1J3.5m/s(±10%)0.8±0.2mm
2.75J
5.5J
11J
22J
ASTM2.7〜21.7J
（実績 : 1、2.75、5.5、11、22）		3.46m/s(3.5m/s)0.8±0.2mm

アンビル

シャルピー

シャルピーアンビル_衝撃試験機
記号名称JIS/ISOASTM
R2支持台の曲率半径1±0.1 mm3.17±0.12 mm
L支点間の距離62±(0.5/0) mm101.6±0.5 mm
アンビルはJIS（ISO）とASTMで形状が異なるため、両方の試験をする場合は2種類のアンビルを用意する必要があります。

アイゾット

アイゾットアンビル_衝撃試験機
記号名称JIS/ISOASTM
R2支持台の曲率半径0.2±0.1 mm0.25±0.12 mm
Hアンビル上面と打撃刃の距離22±0.2 mm22±0.05 mm
アンビルはJIS（ISO）とASTMで形状が異なりますが、大きな違いはなく兼用されることがあります。

衝撃試験機(デジタル式タッチパネル操作/デジタル式PC操作)のオプション

インプットツール(マイクロメータ式/デジタルゲージ式)

マイクロメータまたはデジタルゲージで計測した寸法をボタンで本体に送信できます。試験片の寸法を入力する手間を削減し、作業効率を大幅に上げることができます。
※258-D、258-Lに対応。258-PCでインプットツールの付属を希望される場合はご相談ください。

安全カバー（フルカバー）

試験部全体がカバーで覆われており、安全に試験を行うことができます。試験片が飛散する心配もありません。
ハンマーリリースなどの操作はタッチパネルで行うことができます。

ハンマー追加ウェイト

ハンマーに追加ウェイトを取り付けると、2つのひょう量に対応できるようになります。

電動ハンマーリリース

CSVダウンロードツール

試験結果をPCにCSVファイル形式でダウンロードすることができます。
258-Dのみ選択可能です。

アナログ目盛版・指針

飛散防止カバー

ミニプリンター
