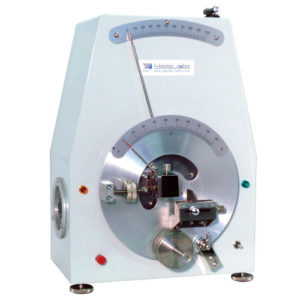

- No.118 オルゼン形剛性度試験機(重荷重式)

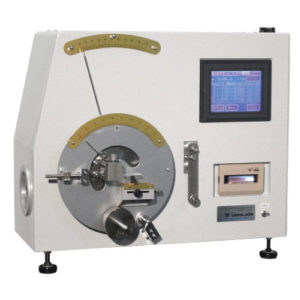

- No.118-D オルゼン形剛性度試験機(重荷重式、デジタル式)
クラッシュバーグ柔軟温度試験機（ねじり剛性率測定機）とは、プラスチックの柔軟温度を算出するためのねじれ角を測定する試験機です。クラッシュバーグ柔軟温度試験機の仕様についてご案内いたします。

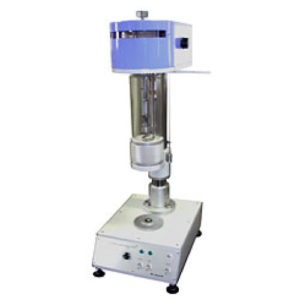

No.170
クラッシュバーグ柔軟温度試験機(手動)
クラッシュバーグ柔軟温度試験機(手動)の概要
- プラスチックの柔軟温度を算出するためのねじれ角を測定する クラッシュバーグ柔軟温度試験機です。
- 試験片を上下チャックに固定してエタノール中に浸し、-55°C以下まで下げてから、5秒間 トルク を掛けてねじれ角を読み取ります。
- その後1分間に2°Cの割合で温度を上昇させながら、5°Cごとに3分間放置してねじれ角を読み取ります。
- 各測定温度における剛性率を算出し、温度－剛性率曲線から柔軟温度を求めます。
参考規格
JIS (K6734)、(K6745)、K6773、K6924-2、ASTM D1043、ISO 458
仕様
| 参考規格 | JIS (K6734)、(K6745)、K6773、K6924-2、ASTM D1043、ISO 458 |
| 試験片 | 幅 6.35 ± 0.03 mm、長さ 64 mm、厚さ 0.8 ～ 1.5 mm |
| チャック間距離 | 40 mm |
| 角度目盛 | 0 ～ 360°（目盛 1°） ※回るのは270°まで |
| 温度 | -60 ～ 100 °C（低温はドライアイス式） |
| 昇温速度 | 2 °C/min |
| トルク装置 | プーリー式 |
| おもり | 5 g、10 g、20 g、50 g |
| 専用ソフトウェア | ― |
| 付属品 | ジュワーフラスコ、温度計： 2本、試験片穴ポンチ、試験片取付ゲージ |
| オプション | 試験片打抜刃 |
| 電源 | AC 100 V、単相、10 A、50/60 Hz |
| 機体寸法・重量 | 約 W300 × D400 × H900 mm・約 36 kg |

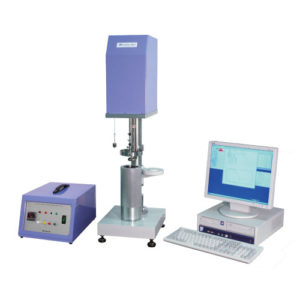

No.170-AUTO
クラッシュバーグ柔軟温度試験機(自動)
クラッシュバーグ柔軟温度試験機(自動)の概要
- ロータリーエンコーダーを利用してねじれ角を検出し、剛性率を算出します。
- 温度-剛性率曲線をPC上に表示させ、自動的に柔軟温度を求めます。
参考規格
JIS (K6734)、(K6745)、K6773、K6924-2、ASTM D1043、ISO 458
仕様
| 参考規格 | JIS (K6734)、(K6745)、K6773、K6924-2、ASTM D1043、ISO 458 |
| 試験片 | 幅 6.35 ± 0.03 mm、長さ 64 mm、厚さ 0.8 ～ 1.5 mm |
| チャック間距離 | 40 mm |
| 角度目盛 | 0 ～ 270°（目盛 0.1°）、 ロータリーエンコーダー検出 |
| 温度 | -60 ～ 100 °C（低温はドライアイス式） |
| 昇温速度 | 2 °C/min |
| トルク装置 | プーリー式 |
| おもり | 5 g、10 g、20 g、50 g |
| 専用ソフトウェア | Windows対応 |
| 付属品 | ジュワーフラスコ、温度計： 2本、試験片穴ポンチ、試験片取付ゲージ |
| オプション | 試験片打抜刃 |
| 電源 | AC 100 V、単相、10 A、50/60 Hz |
| 機体寸法・重量 | 本体：約 W320× D400 × H1,230 mm・約 50 kg 操作盤：約 W350 × D460 × H355 mm・約 17 kg |

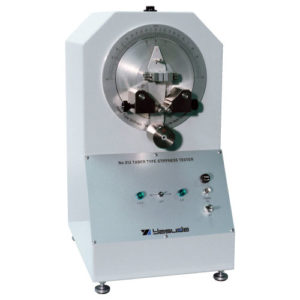

No.312
テーバー式ステフネステスター
テーバー式ステフネステスターの概要
- 荷重曲げ方法により、板紙の こわさ を評価します。
- 試験片の一端をチャックに取り付けて片持ちばりを構成させ、他端を規定の速度で15°曲げます。
- 50mmの荷重長になった時の試験片を曲げるのに要する力を荷重目盛から読み取ります。
- 読み取った荷重目盛から曲げモーメントと曲げ抗力を算出します。
参考規格
JIS P8125、TAPPI-T489、ISO 2493
仕様
| 参考規格 | JIS P8125、TAPPI-T489、ISO 2493 |
| 振子のモーメント | Max. 490 mN⋅m（5,000 gf⋅cm） |
| 荷重目盛 | 左右 0 ～ 100 |
| 荷重 | 100 gf、200 gf、500 gf |
| 荷重取付位置 | 回転軸から 100 mm |
| 曲げ角度 | 左右 15° 及び 7.5° |
| 曲げ速度 | 180 ± 40°/min |
| 試験片 | 幅 30 ～ 40 mm（標準 38.0 ± 0.2 mm）、長さ 70 mm、厚さ 3.2 mm以下 |
| ローラー | 試験用： 直径 φ8.60 ± 0.05 mm 調整用： 直径 φ8.93 ± 0.05 mm |
| 電源 | AC 100 V、単相、3 A、50/60 Hz |
| 機体寸法・重量 | 約 W300 × D350 × H500 mm・約 25 kg |

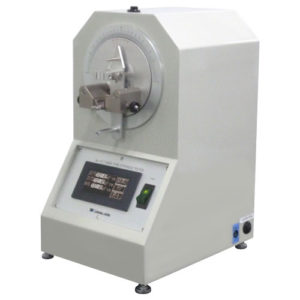

No.312-D
テーバー式ステフネステスター（デジタル）
テーバー式ステフネステスター（デジタル）の概要
- デジタルタイプのテーバー式ステフネステスターです。
- 荷重目盛から自動で曲げモーメントと曲げ抗力を算出して表示するので、数値を直読することができます。
参考規格
JIS P8125、TAPPI-T489、ISO 2493
仕様
| 参考規格 | JIS P8125、TAPPI-T489、ISO 2493 |
| 振子のモーメント | Max. 490 mN⋅m（5,000 gf⋅cm） |
| 荷重目盛 | 左右 0 ～ 100 |
| 荷重 | 100 gf、200 gf、500 gf |
| 荷重取付位置 | 回転軸から 100 mm |
| 曲げ角度 | 左右 15° 及び 7.5° |
| 曲げ速度 | 180 ± 40°/min |
| 試験片 | 幅 30 ～ 40 mm（標準 38.0 ± 0.2 mm）、長さ 70 mm、厚さ 3.2 mm以下 |
| ローラー | 試験用： 直径 φ8.60 ± 0.05 mm 調整用： 直径 φ8.93 ± 0.05 mm |
| 電源 | AC 100 V、単相、3 A、50/60 Hz |
| 機体寸法・重量 | 約 W300 × D350 × H520 mm・約 25 kg |
