No.404 織布ミューレン型破裂度試験機｜織物の破裂強さの評価に

• No.404-TP 織布ミューレン形破裂度試験機

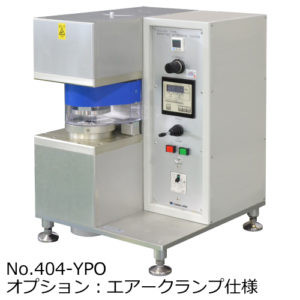

• No.404-YPO 織布ミューレン形破裂度試験機

織布ミューレン形破裂度試験機（ミューレン形破裂強度試験機）とは、ミューレン形法により、織物の破裂強さを評価するための試験機です。織布ミューレン形破裂試験機の仕様についてご案内いたします。

---

織布ミューレン形破裂度試験機の概要

• 本機は下記の規格を参考に製造されています。
• 写真は、オプションのアナログ圧力計付きタイプです。
•  ミューレン形法 により、織物の破裂強さを評価します。
• 試験片を締付板に締め付け、ゴム隔膜を介して加圧し、試験片が破れる時の圧力と破断時のゴム隔膜だけの圧力を読み取ります。
• 読み取った圧力から試験体の破裂強さを算出します。

参考規格

JIS (L1018)、L1085、L1096、(JASO)

仕様

参考規格	JIS (L1018)、L1085、L1096、(JASO)
試験片	150 × 150 mm
締付板	上部孔径 φ30.48 ± 0.03 mm 下部孔径 φ31.50 ＋ 0.25 mm 上部下部共に60°V溝付
加圧速度	98 ± 4 ml/min
圧力計	0.3、0.6、1.4、2.0、4.5、7.0 MPaの内2種選択
付属品	ゴム隔膜･･･ 10枚、ゴム隔膜検査ゲージ、締付治具
オプション	・CSVダウンロードツール ・アナログ圧力計
電源	AC 100 V、単相、10 A、50/60 Hz
機体寸法・重量（参考値）	約 W560 × D580 × H570 mm・約 104 kg

---

織布ミューレン形破裂度試験機の概要

• 本機は下記の規格を参考に製造されています。
• ミューレン形法により、織物の破裂強さを評価します。
• 試験片を締付板に締め付け、ゴム隔膜を介して加圧し、試験片が破れる時の圧力と破断時のゴム隔膜だけの圧力を読み取ります。
• 読み取った圧力から試験体の破裂強さを算出します。
• デジタル表示です。

参考規格

JIS (L1018)、L1085、L1096、(JASO)

仕様

参考規格	JIS (L1018)、L1085、L1096、(JASO)
試験片	150 × 150 mm
締付板	上部孔径 φ30.48 ± 0.03 mm 下部孔径 φ31.50 ＋ 0.25 mm 上部下部共に60°V溝付
加圧速度	98 ± 4 ml/min
圧力計	0.3、0.6、1.4、2.0、4.5、7.0 MPaの内2種選択
付属品	ゴム隔膜･･･ 10枚、ゴム隔膜検査ゲージ、締付治具
クランプ	エアークランプ
表示	デジタル
電源	AC 100 V、単相、10 A、50/60 Hz
機体寸法・重量（参考値）	約 W400 × D500 × H560 mm・約 85 kg
